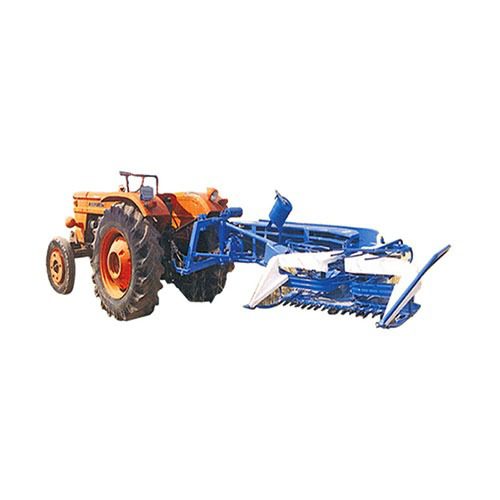

دروگر پشت تراکتوری گندم چین و بافه بند

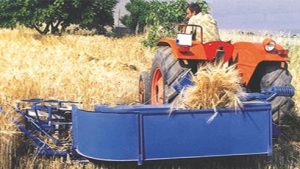

دروگر پشت تراکتوری گندم چین و بافه بند ابتدا محصول را درو کرده و پس از انباشته شدن به اندازه مورد نظر به کمک نخ به صورت، دسته در کنار تراکتور روی سطح زمین قرار میدهد . دستگاه از نوع سوارشونده بوده و توان دورانی مورد نیاز قسمتهای مختلف خود را از محور توان دهی تراکتور اخذ می نماید.

گندمچین بافه بند پشت تراکتوری دارای دو نوع پایه بلند و پایه کوتاه می باشد. بافه بند پایه بلند بیشتر در کشت های آبی و محل گره آن در ارتفاع 28 سانتی متری و بافه بند پایه کوتاه بیشتر در کشت های دیمی و محل گره آن ارتفاع 19 سانتی متری می باشد.

به دلیل قدرت، فوق العاده تراکتور ، این نوع دروگر در شیب های زیاد (  سرازیری-سربالایی ) عملکرد بسیار مناسبی را دارا می باشد.

ویژگیهای دروگر بافه بند پشت تراکتوری

• محصول کمپانی BCS ایتالیا
• منبع قدرت دستگاه از شافت T.O تراکتور
• قابلیت نصب در پشت تراکتور جهت برش و بسته بندی غلات
• سهولت در نصب و جداسازی دستگاه از تراکتور
• استحکام فوق العاده و کمترین نیاز به نگهداری و تعمیرات
• دارای مکانیزم ایمنی لغزشی در هنگام برخورد با موانع
• عملکرد بدون پارگی گره
• افت دانه کمتر از 0.01%
• ظرفیت عملی 3.27 ton/h
• وزن: 320 کیلوگرم
• قابلیت کار در تپه ماهورهای با شیب تند

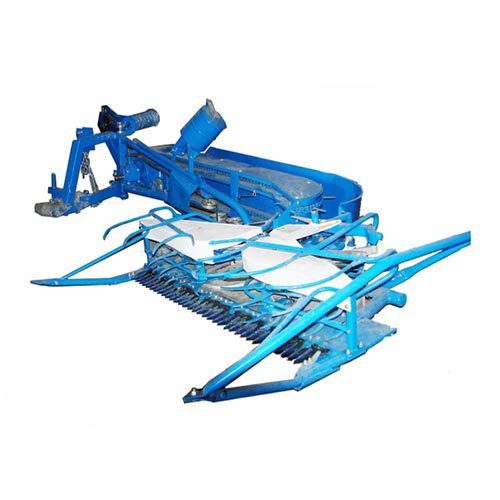

دروگر پشت تراکتوری گندم چین و بافه بند از قسمتهای اصلی ذیل تشکیل شده است :

• شاسی
• اتصال سه نقطه
• واحد درو بافه بند
• واحد انتقال نیرو
• واحد انتقال محصول

شاسی :

شاسی دستگاه یک قاب فلزی مثلثی شکل است که سایر قسمتهای دستگاه از جمله واحد درو بافه بند ، مخزن نخ ، مکانیزم انتقال توان و واحد انتقال محصول درو و بافته شده بر روی آن استقرار یافته اند. بر روی این مجموعه به منظور توزیع مناسب وزن در طول دستگاه یک فنر تنظیم قرار داده شده است که بوسیله آن می توان انتقال وزن دماغه بر روی زمین را تعدیل نمود.

ساز و کار اتصال سه نقطه :

ساز و کار اتصال سه نقطه دستگاه یک قاب فلزی ذوزنقه ای شکل است که سه جفت تسمه فلزی در قسمت بالایی و پایینی آن زمینه اتصال دستگاه به تراکتور را فراهم نموده است. بازوهای پایینی تراکتور توسط دستکهایی که بر روی تسمه های مذکور در سمت پایینی مکانیزم اتصال سه نقطه تراکتور در نظر گرفته شده است، به آن متصل شده اند.

واحد درو و بافه بند :

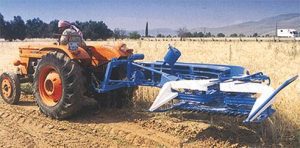

این واحد در حالت کار در سمت چپ تراکتور قرار گرفته و با حرکت دستگاه به جلو ، محصول را درو نموده و به قسمت دسته بند و گره زن هدایت می کند.سپس محصول توسط واحد انتقال به سمت راست منتقل و بر روی زمین قرار داده می شود. به منظور جلوگیری از صدمه دیدگی واحد درو بافه بند دستگاه در هنگام برخورد با موانع غیرقابل پیش بینی موجود در سطح مزرعه یک مکانیزم ایمنی از نوع لغزشی بر روی شاسی دستگاه در نظر گرفته شده است.هنگام برخورد این واحد به موانع ، کلاچ عمل نموده و دماغه دستگاه می تواند به عقب حرکت نماید. در حین حمل و نقل و تردد جاده ای با آزاد نمودن مکانیزم ایمنی این واحد با چرخش 90 درجه ای نسیبت به مکانیزم و ساز و کار اتصال سه نقطه دستگاه در پشت تراکتور قرار می گیرد.

واحد انتقال توان :

نیرو و توان به واسطه گاردان از طریق محور توان دهی تراکتور ( P.T.O ) به گیربکس دستگاه منتقل می شود . و از گیربکس دستگاه به واحد درو و بافه بند و همچنین واحد انتقال محصول منتقل می گردد. توان ورودی از گیربکس توسط تسمه به هد گندم چین منتقل می شود. توان ورودی از گیربکس توسط زنجیر به سیستم انتقال بافه منتقل می شود.لازم به ذکر است که حداقل قدرت، لازم برای استفاده از این دروگر HP 40 و همچنین دور مجاز P.T.O برابر 440 دور در دقیقه می باشد.

واحد انتقال محصول :

به منظور جلوگیری از قرارگرفتن محصول درو شده در مسیر چرخ های تراکتور در دورهای بعدی ، یک واحد انتقال در نظر گرفته شده است. این واحد متشکل از یک کانال فلزی است که دو رشته زنجیر بی انتها در بالا و پایین آن قرار گرفته است. محصیول درو و بافه شده پس از بافه بندی به کمک این دو رشته زنجیر که به زائده هایی مثلثی شکل که در فواصل مساوی بر روی آن نصب گردیده اند در داخل کانال جابجا و در کنار تراکتور در فاصله 3 متری آن بر روی سطح زمین قرار داده می شود.

دستورات ایمنی :

1. از قرار گرفتن در مقابل دستگاه هنگام روشن بودن خودداری نمایید.
2. از قراردادن دست روی تسمه انتقال قدرت، خودداری شود.
3. از قراردادن هرگونه وسیله روی دستگاه هنگام تردد خودداری شود.
4. در هنگام اتصال گاردان به تراکتور، حتماً تراکتور در حالت خاموش و یا گیربکس آن در حالت خلاص باشد
5. از وارد نمودن ضربه به قطعات، آلومینیومی هد و همچنین قطعات، جانبی دستگاه خودداری شود.

عدم استفاده از دستگاه دروگر پشت تراکتوری گندم چین و بافه بند :

بعد از اتمام درو دستگاه باید در نهایت دقت بازدید و معایب آن شناسایی و نسبت به تعمیرات، ، اقدام لازم صورت، پذیرد. در صورت، نیاز نسبت به تعویض زنجیر ، چرخ دنده های داخل هد ، ناخن ها ، تسمه و تیغه برش اقدام فرمایید. هد گندم چین و اتصالات، آن دارای 20 عدد گریسخور می باشد که هر یک با برچسیب مخصیوص زرد رنگ مشخص شده است. ضروری است که محل های فوق را گریسکاری نمایید.

قسمتهایی که باید گریسکاری شوند :

1. گره زن 2 عدد
2. سنگ مخروطی 1 عدد
3. پایه بافه پران 1 عدد
4. واسطه برنجی تیغه 1 عدد
5. چنگال چپ و راست هر کدام 1 عدد
6. پایه آلومینیومی زیر سوزن 2 عدد
7. بازوی آلومینیومی چپ چنگال 1 عدد
8. پایه داس های پایین دروگر 2عدد
9. گیربکس انتقال دهنده قدرت، 1 عدد

قطعات یدکی دروگر پشت تراکتوری گندم چین و بافه بند :

قطعات یدکی دروگر پشت تراکتوری شامل اقلام ذیل می باشد :

1. گیربکس
2. چرخ زنجیر
3. پولی تسمه
4. تسمه
5. گاردان
6. زنجیر 2050
7. شاسی کامل
8. مجموعه انتقال بافه
9. زبانه مثلثی زنجیر
10. قطعات، مربوط به هد گندم چین
